FPC生產廠家為您詳解FPC曝光工序

文章來源：品質部作者：江傳磊查看手機網址

掃一掃！

掃一掃!

人氣：11334發布日期：2015-04-09 09:18【大中小】

FPC生產過程中有一個曝光的工序，那么問題來了，曝光的方式有幾種？在它的制作過程中又需要注意哪些事項呢？請聽FPC生產廠家為您細細道來~

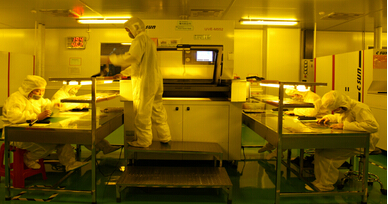

fpc工廠

曝光定位有三種方式：
1）目視定位：目視定位通常適用于使用重氮鹽底片，重氮鹽底片呈棕色或桔紅色的半透明狀態；但不透紫外光，透過重氮圖像時底片的焊盤與印制板的孔重合對準，用膠帶固定即可進行曝光。
2）脫銷定位系統定位：脫銷定位系統包括照相底片沖孔機和雙圓孔脫銷定位器。定位方法是：首先將正面、反面二張底片藥膜面相對在放大鏡下對準；將對準好的二張底片用底片沖孔器與底片有效圖像外任沖二個定位孔，把沖好定位孔的底片去編鉆孔程序，便能同時得到包含元件孔和定位孔的鉆孔程序，一次性鉆出元件孔及定位孔便可用雙圓孔脫銷定位器定位曝光。
3）固定銷釘定位：此固定銷釘分兩套系統，一套固定照相底片，另一套固定印制板，通過調整兩銷釘?shù)奈恢?，?shí)現照相底片與印制板的重合對準。曝光后，聚合反應還要持續一段時間，為保證工藝的穩定性，曝光后不要立即撕去聚酯膜，應停留15分鐘以上，以時聚合反應繼續進行。顯影前撕去聚酯膜。

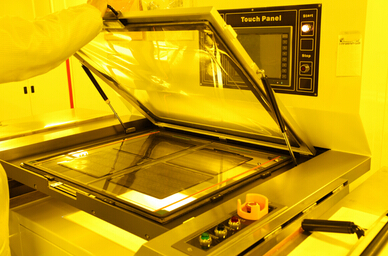

fpc生產廠商

曝光工序操作注意事項：
（1）曝光機抽真空框架必不可少，真空度≥90%，只有通過抽真空將底片與印制板緊密貼合，才能保證圖像無畸變，以提高精度。
（2）曝光停止后，應立即取出板件，否則燈內余光會造成顯影后有余膠。
（3）工作條件必須達到：無塵（10000級或更高的）黃光下操作，室內溫濕度（21±1℃，55±5%）。曝光機應具有冷卻排風系統。
（4）曝光時底片藥膜面務必朝下，使其緊貼感光膜面，以提高解像力。
（5）定期校準曝光能量積分器，以確保得到準確的曝光量
