FPC 軟板為何需要補強？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1452發布日期：2025-12-04 09:07【大中小】

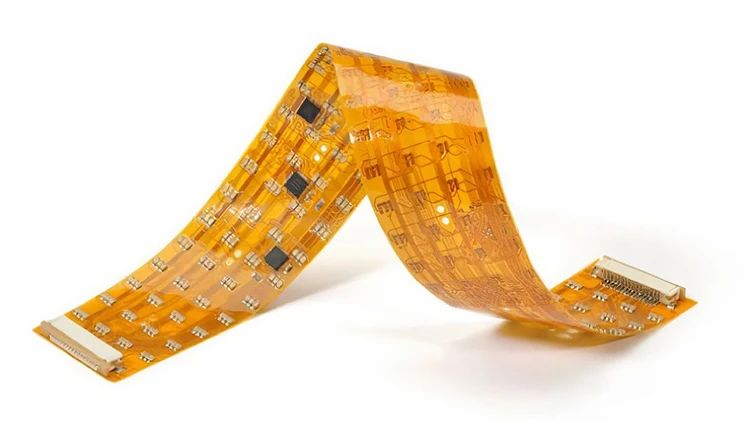

FPC在電子產品中被廣泛使用，但由于它機械強度小，易皸裂，因此需要貼合補強材料以加強FPC柔性線路板的機械強度，方便PCB表面裝零件等。今天小編帶大家了解一下FPC補強的相關知識。

什么是補強？

軟板在具有輕型、薄型、柔性的同時，也失去了剛性的性能，為了使產品指定部位增加一定的厚度和剛性，以便于后續安裝或裝配，就需要在這些位置貼上一塊剛性的板材，即補強。

補強是FPC加工流程中，很重要的一個環節，對FPC質量起著舉足輕重的作用。

柔性線路板補強板種類有哪些

不銹鋼片（SS），有的圖紙上標注是SUS，實際上這就是鋼片補強，SUS是鋼片的常用型號

規格：0.1，0.2，0.3，0.4MM

作用：增加平整度，硬度，散熱，導電接地

鋁片（AL)

規格：0.1，0.2，0.3…2.0MM

作用：增加厚度，散熱，平整度

FR4

規格：0.1，0.2，0.3…2.0MM

作用：增加硬度，厚度，平整度

聚酰亞胺（PI）

規格：0.0275，0.05，0.075，0.1，0.15，0.175，0.2，0.225，0.25MM

作用：增加厚度。

聚酯（PET）

規格：0.225MM

作用：增加厚度。

柔性PCB輔助材料

1、接著劑：壓敏膠和熱固膠。

① 壓敏膠：軟板用的雙面膠，簡稱DST，又叫壓敏膠PSA；可分為普通膠、耐高溫膠，導電膠、導熱膠等。

普通膠，常用的有3M467，3M468；導電膠，常用的有3M9703，3M9713；導熱膠，常用的有3M8805，3M9882；耐高溫膠，常用的有3M966 3M9460 3M9077 3M9079 TESA8853等。

② 熱固膠：簡稱TSA，是需要在高溫高壓下固化起到粘接作用。熱固膠也分普通的和導電的。

2、離形紙：避免接著劑在壓著前沾附異物。

3、EMI：電磁屏蔽膜：保護線路板內線路不受外界(強電磁區或易受干擾區)干擾。

補強板與軟硬結合板的區別

相同點：二者的結構都是軟板材料與硬板材料通過膠層結合在一起的。

不同點：軟硬結合板在硬板材料上有布線，軟板上的走線與硬板走線之間通過via相互導通。而貼補強的軟板，其上的硬板材料上一般都是沒有任何走線，哪怕是PAD；軟板與硬板間只有機械連接，并無電氣連接。當然有些比較特別的補強上會有些PAD或光學點，但這些PAD與軟板上的走線是沒有電氣連接的。
