當前位置：首頁? 技術支持 ? 柔性線路板廠為您解析鎳層出現(xiàn)架橋原因分析

柔性線路板廠為您解析鎳層出現(xiàn)架橋原因分析

文章來源：工程部作者：李希勇查看手機網(wǎng)址

掃一掃！

掃一掃!

人氣：7637發(fā)布日期：2015-04-07 09:02【大中小】

化學鍍鎳金是柔性線路板表面處理方式中的一種，但是在這種表面處理中有的時候會出現(xiàn)鍍層架橋的現(xiàn)象，那么這個現(xiàn)象是怎么產生的呢？請讓柔性線路板廠為你仔細說明吧！

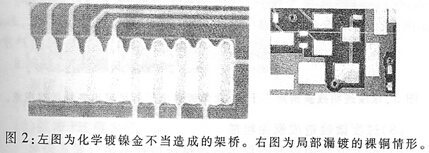

柔性線路板廠

鎳層出現(xiàn)架橋常發(fā)生在密集排列SMT焊墊間的板材上。
造成原因：
（1）鎳槽前的活化液（鈀離子）被污染（尤其是鐵離子或化學鍍鎳液的滴入）
（2）活化液老化
（3）鎳槽液的補充異常
（4）鎳槽液溫度太高
（5）板子在鍍鎳前刷除銅面氧化物時，所用的刷板壓力太大，造成銅粉殘留
（6）蝕銅未凈，基材表面上留有殘銅
解決方法：
（1）根據(jù)污染源；鎳槽前的預浸與活化兩槽所用的硫酸需采用高純度的；活化液添加需用專用的量杯。
（2）更新活化槽；改善活化液的加溫方式并加強過濾；并采用稀硫酸補加。
（3）手動分析鎳離子/PH值；檢查補充量及補給裝置是否正常。
（4）調整到工藝規(guī)范要求的正確值。
（5）根據(jù)基板與表面銅箔的厚度，調節(jié)刷板壓力，達到銅表面均勻一致。
（6）首件試驗來確定蝕刻速度，確?；谋砻鏌o殘銅。

ps:部分圖片來源于網(wǎng)絡，如有侵權，請聯(lián)系我們刪除

下一篇：FPC線路板廠的新員工入職培訓上一篇：柔性線路板廠家為您解析無膠軟板基材的重要特性
