關于電池fpc廠PCB板上的“特殊焊盤”你知道多少？
關于電池fpc廠PCB板上的“特殊焊盤”你知道多少？
梅花焊盤
.jpg)
|
1 |
固定孔需要非金屬化。如果固定孔是金屬化的孔，回流焊過程錫將把孔堵死。 |
|
2 |
固定安裝孔做梅花焊盤一般是給安裝孔GND網絡，因為一般PCB鋪銅為GND網絡鋪銅，梅花孔安裝PCB外殼器件后，其實也就是使GND與大地earth相接，在某些場合上使PCB外殼起到了屏蔽的作用。當然有的也不需要把安裝孔連接GND網絡。 |
|
3 |
金屬螺孔可能被擠破，造成接地與不接地的零界狀態，造成系統莫民奇妙的不正常，梅花孔，不管應力如何變化，總能保持螺釘接地。 |
十字花焊盤
.jpg)
十字花焊盤又稱熱焊盤、熱風焊盤等。其作用是減少焊盤在焊接中向外散熱，以防止因過度散熱而導致的虛焊或pcb起皮。
|
1 |
當你的焊盤是地線時候。十字花可以減少連接地線面積，減慢散熱速度，方便焊接。 |
|
2 |
當你的PCB是需要機器貼片，并且是回流焊機，十字花焊盤可以防止PCB起皮（因為需要更多熱量來融化錫膏）。 |

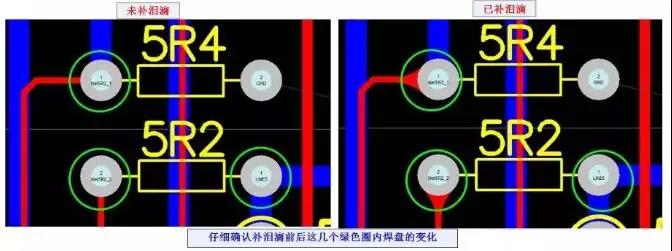

淚滴焊盤
.jpg)
淚滴是焊盤與導線或者是導線與導孔之間的滴裝連接過度，設置淚滴的目的是在電路板受到巨大外力的沖撞時，避免導線與焊盤或者導線與導孔的接觸點斷開。另外，設置淚滴也可使PCB電路板顯得更加美觀。
淚滴的作用是避免信號線寬突然變小而造成反射，可使走線與元件焊盤之間的連接趨于平穩過渡化，解決了焊盤與走線之間的連接容易斷裂的問題。
|
1 |
焊接上，可以保護焊盤，避免多次焊接是焊盤的脫落。 |
|
2 |
加強連接的可靠性（生產是可以避免蝕刻不均，過孔偏位出現的裂縫等）。 |
|
3 |
平滑阻抗，減少阻抗的急劇跳變。 |
在電池fpc廠的電路板設計中，為了讓焊盤更堅固，防止機械制板時焊盤與導線之間斷開，常在焊盤和導線之間用銅膜布置一個過渡區，形狀像淚滴，故常稱做補淚滴（ Teardrops ）。

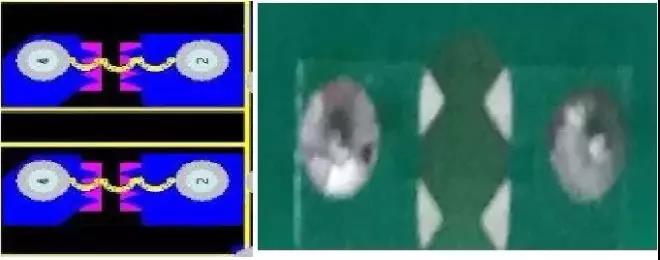

放電齒
.jpg)
你是否看到別人的開關電源的共模電感下方故意預留了鋸齒裸露銅箔，具體有什么作用?
此物被稱之為放電齒、放電間隙或者火花間隙。
放電間隙是一對指向彼此相對的銳角的三角形，指尖相距最大10mil 最小6mil 。一個三角形接地，另一個接到信號線。
此三角形不是一種元件，而是由在PCB 布線過程中使用銅箔層作出來的。這些三角形需設置在PCB 板的頂層，且不能被防焊涂料所籠蓋。
在開關電源浪涌測試或者ESD測試時共模電感兩端將產生高壓，出現飛弧。若與周圍器件間距較近，可能使周圍器件損壞。
因此可在其上并聯一個放電管或壓敏電阻限制其電壓，從而起到滅弧的作用。
.JPG)
放置防雷器件效果很好但是成本比較高，另一種辦法是在PCB設計時，在共模電感兩端加入放電齒，使得電感通過兩放電尖端放電，避免通過其他路徑放電，從而使得對周圍和后級器件的影響減到最小。
放電間隙不需要另外的成本，在畫pcb板時畫上去就可以了，但是需要特別留意的是此種形式的放電間隙為空氣形式的放電間隙，只能在偶有ESD 產生的環境中使用。
若在經常有ESD 發生的場合中使用，則放電間隙間會因為常常的放電而在兩個三角點上產生積碳，并終極在放電間隙上造成短路，并造成信號線的永久對地短路，從而造成系統的故障。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
