FPC柔性電路板的分步設計

文章來源：百能網作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6676發布日期：2016-08-16 09:05【大中小】

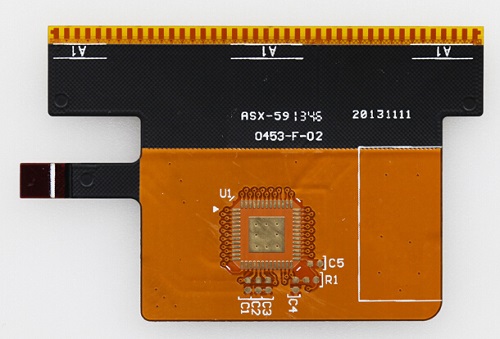

設計一個高質量、可制造的柔性電路板的原則如下：

1）首先，最好是有目的地針對應用研究一些有價值的文獻。最有用的文獻是IPC標準或MIL標準，例如，如果電路準備應用于軍事/航空航天領域，可以參考IPC-6013和IPC-2223或MIL-P-50884。

2）根據電路中所用的封裝形式來確定電路參數，這對于裁切出一個實際電路的紙模板很有幫助。通過彎曲和成型模板的實驗，可以達到最高效率。設計最大的電路網絡，可以使一個面板包含盡可能多的電路。

3）確定配線位置和導線的路徑，這將決定導體層的數量。電路成本通常隨層數的增加而增加。例如，兩個兩層電路可能比一個四層電路更便宜。

4）根據電流承載能力和電壓計算導線寬度和間距。

5）確定使用何種材料。

6）選擇導線終止的方法和通孔的尺寸。評估彎曲面積和導線終止的方法，以確定是否需要增強板。

7）放棄測試方法。避免使用超出規格的元器件，以降低成本。
