柔性電路板搭配補強板

文章來源：2011軟性電路板技術簡介作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7840發布日期：2016-06-22 09:14【大中小】

柔性電路板的柔軟性當然是最重要的訴求，但是為了整體產品組裝及后續功能表現，適度在某些區域進行強化固定是必要的。

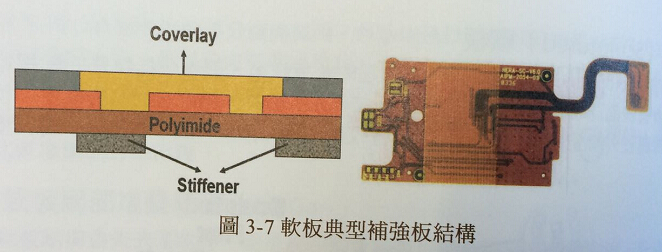

一般最常用于柔性電路板強化的做法，是采用背板固定模式，也有人稱這種背板強化叫補強板。所謂加背板，就是在必要強化的區域墊上較硬的材料，借以降低柔軟度并便利后續組裝。圖3-7所示，為柔性電路板典型補強固定結構。用于強化的材料包括低價的膠板或金屬板，某些PI材料的強化會要求使用同種PI材料，以符合產品高信賴度要求，而某些要求較寬的產品則嘗試使用聚脂樹脂膠片作強化，以降低制作成本。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
