智能機器人線路板的表面絕緣電阻測量

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：8060發布日期：2016-04-13 03:29【大中小】

SIR (Surface Insulation Resistance) 通常用來作電路板的信賴性試驗，其方法為在智能機器人線路板上將成對的電極交錯連接成梳形電路，并印上錫膏，然后在一定高溫高濕的環境下持續地給予一定偏壓，經過一定長時間的試驗(24H,48H,96H,168H) 觀察線路間是否有瞬間短路或出現絕緣失效的緩慢漏電情形發生。

這個試驗也有助看出助焊劑或其他化學物品在智能機器人PCB板面上是否有殘留任何會影響電子零件電氣特性的物質。一般我們使用這個方法來量測靜態的表面絕緣電阻(SIR)與動態的離子遷移現象，另外，它也可以拿來做CAF(Conductive Anodic Filament，導電性細絲物，陽極性玻纖纖維之漏電現象)試驗。

注：CAF主要在測試助焊劑對PCB板吸濕性及玻璃纖維表面分離的影響。

表面絕緣電阻(SIR)被廣泛用來評估污染物對組裝件可靠度的影響。跟其他方法相比，SIR的優點除了可偵測局部的污染外，也可以測得離子及非離子污染物對智能機器人線路板可靠度的影響，其效果遠比其他方法(如清潔度試驗、鉻酸銀試驗... 等)來的有效及方便。

由于現在的電路板布線越來越密，焊點與焊點也越來越近，所以這項實驗也可作為錫膏助焊劑的可用性評估參考。

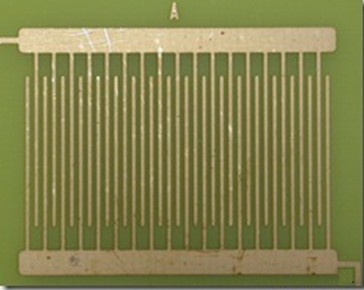

Comb Pattern,梳形電路是一種多指狀互相交錯的密集線路圖形，可用在板面清潔度、綠漆絕緣性等進行高電壓測試的一種特殊線路圖形。

SIR 量測標準：IPC-TM-650

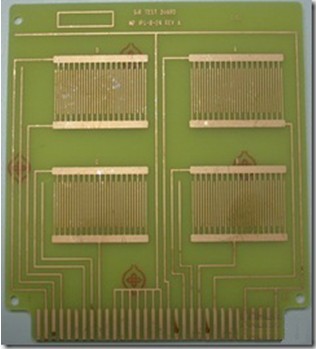

▼SIR實驗用的測試板，一片板子有四組成對的電極交錯連接成梳形圖案

智能機器人線路板
