電路板廠PCB設計如何防噪聲？

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：8123發布日期：2016-01-13 10:09【大中小】

電器產品防止噪聲方式很多，對數位訊號而言，并非不允許噪聲產生，而是該將線路結構設計成產生可允許程度噪聲的范圍，也就是訊號可以辨識的范圍，那么電路板廠在設計PCB的時候如何防止噪聲？

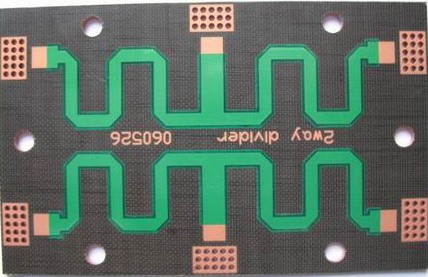

電路板廠

以有線電視使用的同軸電纜而言，它使用單蕊銅線做訊號傳輸，但在其四周包覆了金屬網進行噪聲遮蔽就是一個防止噪聲的范例。這種想法在很多電路板設計中出現，例如：將訊號線埋入電路板內,以較大銅面保護夾持其中傳輸訊號以免噪聲干擾。某些電路板的特殊設計也有類似功能，例如:電路板表面線路，就有部分產品在止焊漆上另外涂布一層導電膏，借以遮蔽噪聲，這些都是典型防止雜訊范例。噪聲其實處處都有，只是必須小于產品設計允許范圍，這才是重點。

藕合效應指的是兩條平行線路，因電磁感應交互作用所產生的影響，這種影響會讓傳輸訊號產生變化。當電場發生變化時，依據楞次定律，線路環境就會有阻止電場變化的磁場產生，而這個磁場一定會對相鄰的另一條線路產生電性影響。這種相互影響關系，就是所謂藕合效應。

傳輸線中（含訊號線、介質層與接地層）訊號的質量，以方波前緣工作電壓與升起時間為主體。傳輸線質量不佳時，訊號會出現反彈、散射與漏失面，形成訊號天線效應。是故應確實掌握訊號線厚與寬，介質層厚度與Dk(不可吸水，因水之Dk為75)，接地銅面的完整等。
