軟板廠家為您全面解析柔性線電路板制造工藝之外形和孔加工
終于到了后工序，需要進行柔性線路板的外形和孔的加工了，柔性線路板的外形加工一般有兩種，量少采用激光切割，量多時采用模具沖切。

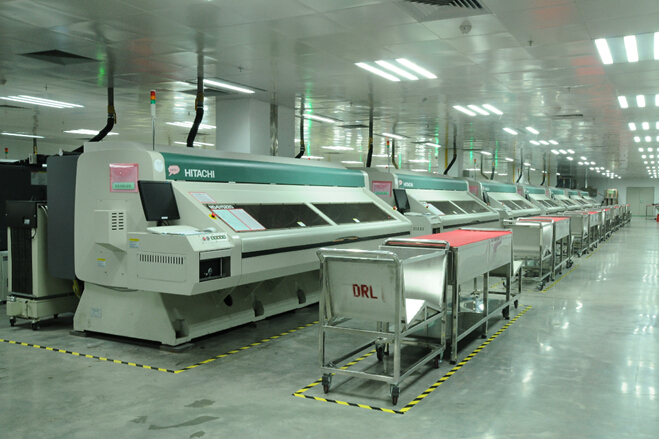

深聯軟板廠——鉆孔房
一、FPC外形和孔加工的技術
FPC外形加工、FPC鉆孔、FPC槽加工，目前批量加工FPC使用最多的還是沖切，小批量FPC和FPC樣品主要還是采用激光銑加工。以前模具加工的精確度不高，隨著技術的改進，目前可以采用精沖模具加工，外形公差可達到+/-0.05mm。
二、FPC導向孔
又稱定位孔，一般孔的加工是獨立的工序，但必須有和線路圖形之間進行定位的導向孔。自動化工藝是利用CCD攝像機直接識別定位標記進行定位，但這種設備費用高，適用范圍有限，一般不使用。現在使用最多的方法還是以柔性印制板銅箔上的定位標識為基準鉆定位孔，這雖然不是新技術，但可以明顯地提高精度和生產效率。
為了提高沖切精度，使用精度高且碎屑少的沖孔法加工定位孔。
三、FPC沖切
沖切是用事先備好的專用模具在油壓沖床或曲柄沖床上進行孔和外形加工。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
