軟板設計中的關鍵挑戰與解決方案
軟板（Flexible Printed Circuit, FPC）以其輕薄、可彎曲、高密度布線等優勢，在消費電子、汽車電子、醫療設備等領域得到廣泛應用。然而，與傳統的剛性PCB相比，軟板設計面臨著更多挑戰。本文將探討軟板設計中的關鍵挑戰，并提出相應的解決方案。

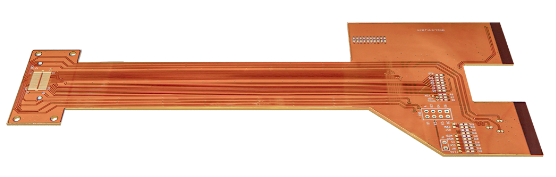

.png)
關鍵挑戰
機械應力:
彎曲疲勞: 軟板在使用過程中需要反復彎曲，容易產生疲勞斷裂。
拉伸應力: 軟板在安裝或使用過程中可能受到拉伸應力，導致線路斷裂或分層。
電氣性能:
阻抗控制: 軟板的薄型結構和特殊材料使得阻抗控制更加困難。
信號完整性: 高頻信號在軟板中傳輸時容易受到干擾，影響信號完整性。
熱管理:
散熱困難: 軟板的薄型結構和柔性材料導致散熱性能較差。
熱膨脹系數: 軟板與剛性元件之間的熱膨脹系數差異可能導致熱應力問題。
制造工藝:
材料選擇: 軟板材料的選擇需要考慮柔韌性、耐熱性、電氣性能等多種因素。
加工精度: 軟板的薄型結構和精細線路對加工精度提出了更高的要求。

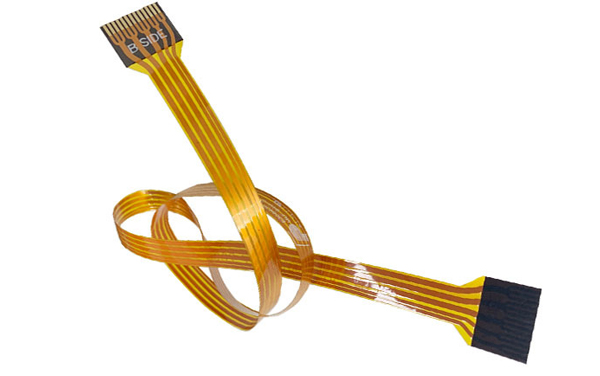

.png)
FPC設計解決方案
優化機械設計:
合理設計彎曲半徑: 根據軟板材料和厚度，設計合理的彎曲半徑，避免過度彎曲導致疲勞斷裂。
加強關鍵部位: 在軟板容易受到應力的部位，如連接器附近，增加補強板或采用其他加強措施。
提升電氣性能:
精確計算阻抗: 使用專業的仿真軟件，精確計算軟板的阻抗，并優化線路設計。
采用屏蔽措施: 對于高頻信號，可以采用屏蔽層或接地層來減少干擾。
改進熱管理:
優化散熱設計: 在軟板上設計散熱孔或散熱片，提高散熱性能。
選擇合適材料: 選擇熱膨脹系數匹配的材料，減少熱應力問題。
優化制造工藝:
選擇合適的材料: 根據產品性能要求和使用環境，選擇合適的軟板材料。
提高加工精度: 采用先進的加工設備和工藝，提高軟板的加工精度。
.png)
設計技巧
使用專業的軟板設計軟件: 專業的軟板設計軟件可以幫助設計師更高效地完成設計，并提供仿真分析功能。
與制造商密切合作: 與軟板制造商密切合作，了解最新的材料、工藝和技術，優化設計方案。
進行可靠性測試: 在設計完成后，進行充分的可靠性測試，確保軟板能夠滿足使用要求。
柔性線路板設計是一項復雜的工程，需要綜合考慮機械、電氣、熱管理、制造工藝等多方面因素。通過了解關鍵挑戰，采取相應的解決方案，并運用設計技巧，可以設計出高性能、高可靠性的軟板產品。
隨著柔性電子技術的不斷發展，軟板將在更多領域得到應用。未來，軟板將朝著更薄、更輕、更高密度、更高可靠性的方向發展，為電子產品帶來更多可能性。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
